Conectores dc

CONECTOR DC

HEMBRA

DC01/09 JACK DC HEMBRA PLASTICO Y BAQUELITA CORTA

Imagen del producto

DC-01 DC-02 /03 DC-04/05/06 DC-13/14 DC-08 DC-07/09-12/15/16

MODELO	TIPO	MONTAJE	INTERIOR	EXTERIOR	LONG
DC-01	HEMBRA	AEREO	0,7 mm	2,5 mm	9,5 mm
DC-34	HEMBRA	AEREO	1.0 mm	2.5 mm	9.0 mm
DC-35	HEMBRA	AEREO	1.0 mm	3.4 mm	9.0 mm
DC-02	HEMBRA	AEREO	1,1 mm	3,5 mm	9,0 mm
DC-03	HEMBRA	AEREO	1,3 mm	3,1 mm	9,0 mm
DC-04	HEMBRA	AEREO	1,35 mm	4,0 mm	9,5 mm
DC-36	HEMBRA	AEREO	1.4 mm	3.8 mm	9.5 mm
DC-05	HEMBRA	AEREO	1,45 mm	3,45 mm	9,5 mm
DC-06	HEMBRA	AEREO	1,5 mm	5,5 mm	9,5 mm
DC-07	HEMBRA	AEREO	1,6 mm	5,5 mm	9,5 mm
DC-08	HEMBRA	AEREO	1,7 mm	4,0 mm	9,5 mm
DC-09	HEMBRA	AEREO	1,7 mm	4,75 mm	11 mm
DC-10	HEMBRA	AEREO	1,75 mm	5,5 mm	9,5 mm
DC-11	HEMBRA	AEREO	2,1 mm	5,0 mm	9,5 mm
DC-12	HEMBRA	AEREO	2,1 mm	5,0 mm	14 mm
DC-13	HEMBRA	AEREO	2,1 mm	5,5 mm	9,0 mm
DC-14	HEMBRA	AEREO	2,5 mm	5,5 mm	9,0 mm
DC-15	HEMBRA	AEREO	2,5 mm	5,0 mm	14 mm
DC-16	HEMBRA	AEREO	2,8 mm	5,5 mm	14 mm

DC17/18 JACK DC HEMBRA PLASTICO CORTA

esquema1

MODELO	TIPO	MONTAJE	INTERIOR	EXTERIOR	LONG
DC-17	HEMBRA	RECTO	2,1 mm	5,5 mm	9,5 mm
DC-18	HEMBRA	RECTO	2,5 mm	5,5 mm	9,5 mm

DC19/20 JACK DC HEMBRA PLASTICO LARGA

MODELO	TIPO	MONTAJE	INTERIOR	EXTERIOR	LONG
DC-19	HEMBRA	RECTO	2.1 mm	5.5 mm	14 mm
DC-20	HEMBRA	RECTO	2.5 mm	5.5 mm	14 mm

DC21 JACK DC HEMBRA PLASTICO LARGA

MODELO	TIPO	MONTAJE	INTERIOR	EXTERIOR	LONG.
DC-21	HEMBRA	RECTO	3,1 mm	6,3 mm	10 mm

DC22/23/24/25 JACK DC HEMBRA PLASTICO CODO 90º

Imagen del producto

MODELO	TIPO	MONTAJE	INTERIOR	EXTERIOR	LONG.
DC-22	HEMBRA	AEREO 90º	2.1 mm	5.5 mm	9 mm
DC-23	HEMBRA	AEREO 90º	2.5 mm	5.5 mm	9 mm
DC-24	HEMBRA	AEREO 90º	2.1 mm	5.5 mm	14 mm
DC-25	HEMBRA	AEREO 90º	2.5 mm	5.5 mm	14 mm

DC26/27 JACK DC HEMBRA PLASTICO CODO 90º

MODELO	TIPO	MONTAJE	INTERIOR	EXTERIOR	LONG.
DC-26	HEMBRA	AEREO 90º	1.1 mm	3.8 mm	9 mm
DC-27	HEMBRA	AEREO 90º	1.3 mm	3.5 mm	9 mm

DC28/29 JACK DC HEMBRA PLASTICO PIN CENTRAL

MODELO	TIPO	MONTAJE	PIN	INTERIOR	EXTERIOR	LONG.
DC-28	HEMBRA	AEREO	1.0 mm	3.3 mm	5.5 mm	9.5 mm
DC-29	HEMBRA	AEREO	1.0 mm	4.1 mm	7.5 mm	9.5 mm
DC-30	HEMBRA	AEREO	1.4 mm	4.1 mm	6.0 mm	9.5 mm
DC-31	HEMBRA	AEREO	1.2 mm	4.1 mm	6.0 mm	9.5 mm
DC-32	HEMBRA	AEREO	1.4 mm	4.1 mm	6.0 mm	9.5 mm
DC-33	HEMBRA	AEREO	2.5 mm	4.1 mm	6.0 mm	9.5 mm

DC MACHO

DC40/41 JACK DC MACHO CHASIS

foto1 esquema1 esquema eléctrico

		DIAMETRO CONECTOR
MODELO	REFERENCIA	INTERIOR	EXTERIOR
DC-40	AV 0271	1.9	5.5
DC-41	AV 0272	2.5	5.5

DC42/43 JACK DC MACHO CHASIS

foto1 esquema1 esquema eléctrico

		DIAMETRO CONECTOR
MODELO	REFERENCIA	INTERIOR	EXTERIOR
DC-42	15.463/2.0	2.0	5.5
DC-43	15.463/2.5	2.5	5.5

DC44 JACK DC MACHO C/I

esquema1

		DIAMETRO CONECTOR
MODELO	REFERENCIA	INTERIOR	EXTERIOR
DC-44	15.470/2.1	1.9	5.5

DC45 JACK DC MACHO C/I

foto1 esquema1

		DIAMETRO CONECTOR
MODELO	REFERENCIA	INTERIOR	EXTERIOR
DC-45	15.471	1.3	3.5

DC 46 JACK DC MACHO C/I

foto1 esquema1

		DIAMETRO CONECTOR
MODELO	REFERENCIA	INTERIOR	EXTERIOR
DC-46	15.473/2.0	2.0	5.5

DC 47 JACK DC MACHO C/I

foto1 esquema1

		DIAMETRO CONECTOR
MODELO	REFERENCIA	INTERIOR	EXTERIOR
DC-47	15.476/2.0	2.0	5.5

DC 48/49/50 JACK DC MACHO C/I

		DIAMETRO CONECTOR
MODELO	REFERENCIA	INTERIOR	EXTERIOR
DC-48	15.478/2.0	2.0	5.5
DC-49	15.478/2.5	2.5	5.5
DC-50	EG-3788	2.95	6.3

DC 51 JACK DC MACHO C/I

foto1 esquema1

		DIAMETRO CONECTOR
MODELO	REFERENCIA	INTERIOR	EXTERIOR
DC-51	15.482/1.3	1.3	3.2
DC-52	15.482/1	1	3.2

DC 53 JACK DC MACHO C/I PIN CENTRAL

		DIAMETRO CONECTOR
MODELO	REFERENCIA	INTERIOR	EXTERIOR
DC-53	EG3789	1/3.3	5.0

DC 54 JACK DC MACHO SMD

		DIAMETRO CONECTOR
MODELO	REFERENCIA	INTERIOR	EXTERIOR
DC-54	EG3774	0.65	2.5

DC 55 JACK DC MACHO SMD

		DIAMETRO CONECTOR
MODELO	REFERENCIA	INTERIOR	EXTERIOR
DC-55	EG3775	1.3	3.2

DC 60/61/62/63 JACK DC MACHO AEREO PLASTICO

esquema1 esquema eléctrico

		DIAMETRO CONECTOR
MODELO	REFERENCIA	INTERIOR	EXTERIOR
DC-60	11495/1.9	1.9	5.5
DC-61	11495/2.5	2.5	5.5

		DIAMETRO CONECTOR
MODELO	REFERENCIA	INTERIOR	EXTERIOR
DC-62	AV0273	1.9	5.5
DC-63	AV0273A	2.5	5.5

DC 64/65 JACK DC HEMBRA AEREO PLASTICO CABLE

MODELO	TIPO	MONTAJE	INTERIOR	EXTERIOR	CABLE
DC-64	HEMBRA	AEREO	2.5 mm	5.5 mm	100 mm
DC-65	HEMBRA	AEREO	2.1 mm	5.5 mm	100 mm

DC 66/67 JACK DC MACHO AEREO PLASTICO CABLE

MODELO	TIPO	MONTAJE	INTERIOR	EXTERIOR	CABLE
DC-66	MACHO	AEREO	2.5 mm	5.5 mm	100 mm
DC-67	MACHO	AEREO	2.1 mm	5.5 mm	100 mm

CONECTORES ADAP DC

MODELO	TIPO	MONTAJE	INTERIOR	EXTERIOR	CABLE
DC-70	HEMBRA-HEMBRA	AEREO	2.1 mm	5.5 mm
DC-71	MACHO-MACHO	AEREO	2.1 mm	5.5 mm

MODELO	TIPO	MONTAJE	INTERIOR	EXTERIOR	Ø CABLE
DC-72	HEMBRA	AEREO	2.5 mm	5.5 mm	2 mm
DC-73	HEMBRA	AEREO	2.1 mm	5.5 mm	2 mm
DC-74	HEMBRA	AEREO	1.3 mm	3.5 mm	2 mm

MODELO	TIPO	MONTAJE	INTERIOR	EXTERIOR	Ø CABLE
DC-75	MACHO	AEREO	2.5 mm	5.5 mm	2 mm
DC-76	MACHO	AEREO	2.1 mm	5.5 mm	2 mm

MODELO	TIPO	MONTAJE	INTERIOR	EXTERIOR	Ø CABLE
DC-77	HEMBRA	AEREO	2.1 mm	5.5 mm	2 mm
DC-78	HEMBRA	AEREO	2.5 mm	5.5 mm	2 mm

MODELO	TIPO	MONTAJE	INTERIOR	EXTERIOR	Ø CABLE
DC-79	MACHO	AEREO	2.1 mm	5.5 mm	2 mm
DC-80	MACHO	AEREO	2.5 mm	5.5 mm	2 mm

MODELO	TIPO	MONTAJE	INTERIOR	EXTERIOR	CABLE
DCA-05	2 X HEMBRA – MACHO	AEREO	2.1 mm	5.5 mm	100 mm

MODELO	TIPO	MONTAJE	INTERIOR	EXTERIOR	CABLE
DCA-06	4 X HEMBRA – MACHO	AEREO	2.1 mm	5.5 mm	200 mm

MODELO	TIPO	MONTAJE	INTERIOR	EXTERIOR	CABLE
DCA-07	HEMBRA – 2 X MACHO	AEREO	2.1 mm	5.5 mm	100 mm

DCA 10 JUEGO ADAPTADORAS DC ALIMENTADORES

foto1 esquema1

DCA 11 JUEGO ADAPTADORAS DC ALIMENTADORES

foto1 esquema1

DCA 12 JUEGO ADAPTADORAS DC ALIMENTADORES

esquema1

DCA 13 JUEGO ADAPTADORAS DC ALIMENTADORES

esquema1

Click para ampliar la imagen

DCA-15

Set de adaptadores DC,
compuesto de 16 adaptadores, dentro una práctica caja de plástico. Adaptados para una utilización como elemento de recambio o complemento para adaptadores de red correspondientes con conexión toma de red. Entregado con 16 de los adaptadores más usados:

Conectores jack:
2,5 mm, 3,5 mm
Conectores alimentación:
2,35/0,75 mm, 3,0/1,0 mm, 3,5/1,35 mm, 4,0/1,7 mm, 4,75/1,75 mm, 5,0/2,1 mm, 5,0/1,5 mm, 5,0/2,5 mm, 5,5/1,5 mm, 5,5/2,1 mm, 5,5/2,5 mm, 5,5/2,8 mm, 6,3/3,0 mm, 7,0/1,0 mm

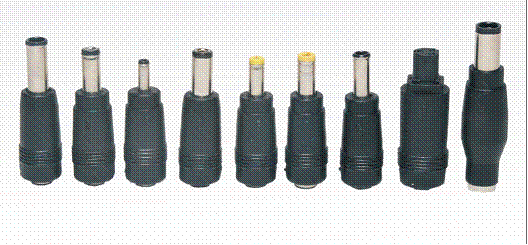

DCA 16-24 ADAPTADORES DC ALIMENTADORES

MODELO	MACHO	HEMBRA
DCA-16	2.1 X 5.5 mm	2.5 X 5.5 mm
DCA-17	2.1 X 5.5 mm	1.7 X 4.75 mm
DCA-18	2.1 X 5.5 mm	1.7 X 4.0 mm
DCA-19	2.1 X 5.5 mm	1.35 X 3.5 mm
DCA-20	2.1 X 5.5 mm	1X4.3X6.5 mm
DCA-21	2.1 X 5.5 mm	4 CONTACTOS
DCA-22	2.1 X 5.5 mm	3X6.3 mm
DCA-23	2.1 X 5.5 mm	1X3X5.5 mm
DCA-24	2.1 X 5.5 mm	1X5X7.4 mm

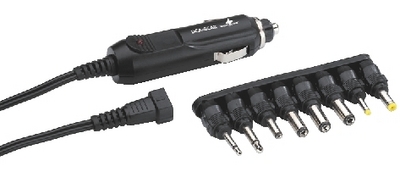

DCA-25

Click para ampliar la imagen

Set de adaptadores

Para una conexión directa de aparatos con una entrada de tensión continua 12 V
Fusible integrado
Cable de conexión de 1,8 m
Selección de polaridad cambiando el adaptador
8 adaptadores: conectores jack: 2,5 mm, 3,5 mm, conectores alimentación: 2,35/0,75 mm, 3,5/1,35 mm, 4,0/1,7 mm, 5,0/2,1 mm, 5,5/1,5 mm, 5,5/2,5 mm

WIR042 ADAP DC 2.5 MACHO A MINIDIN4 MACHO

WIR044 ADAP DC 2.5 MACHO A 4 PIN ALM MACHO

WIR045 ADAP DC 1.7 MACHO A NINTENDO DS LITE

WIR698 CABLE DE JACK DE 1 METRO DE 5.5x2.5 A 4.8X1.7 mm

WIR918 CABLE DE 2 HILOS A JACK 2.5X0.75X12 mm

WIR919 CABLE DE 2 HILOS A JACK 3.0X1.1X12 mm

WIR2119 CABLE DE 2 HILOS A JACK 2.1X5.5X9 mm

WIR2120 CABLE DE 2 HILOS A JACK 2.5X5.5X9 mm
