TRANSFORMADORES DE LINEA CAR SERIE

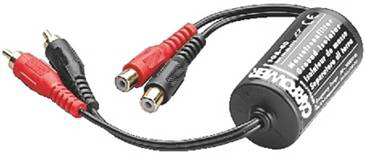

FGA-40



FGA-40

Transformador de línea estéreo,
para prevenir interferencias de señal y zumbidos que pueden aparecer cuando se conectan p.ej. lectores MP3 o similares a tarjetas de sonio de PC o a portátiles.

Entradas y salidas con aislamiento galvánico
Impedancia de entrada/salida: 15 kΩ
Banda pasante: 20-30.000 Hz Tasa de distorsión: <0,001 %
Relación de transmisión: 1:1
Ø 35x65 mm, 65 g

Zumbidos
Una y otra vez, los zumbidos aparecen cuando los aparatos están conectados entre sí. Es típico que esto ocurra sólo cuando ciertos aparatos están instalados en un rack. Es entonces cunado los aparatos están interconectados por sus carcasas y por sus cables de conexión. Para evitar esto, cada carcasa tiene que estar aislada de las demás. Esto es factible sólo con gran dificultad.
Un transformador aislante FGA-40HQ o FGA-40 puede ser de ayuda. Se conecta frente a la tomas y separa cada aparato del otro.

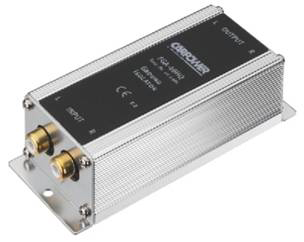

FGA-40HQ

FGA-40HQ

Transformador de aislamiento, con separador galvánico

La señal se transmite 1:1 con masa desconectada, se evitan las interferencias y los zumbidos
Tomas RCA macho y hembra doradas
Impedancia de entrada / salida: 12 kΩ
20-30.000 Hz, tasa de distorsión: < 0,001%
42x29x96 mm, 110 g

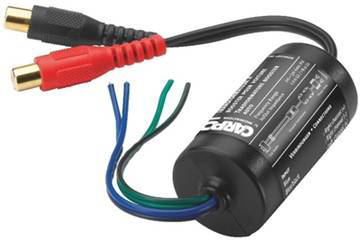

FGA-22



FGA-22

Transformador, para conectar las salidas de altavoz de una radio de coche a las entradas de línea de un amplificador.

Separación masa interna
Extremos de cable pelados, tomas RCA hembra doradas
Potencia de entrada máxima 20 W RMS , impedancia entrada / salida 120 Ω/200 Ω
20-30.000 Hz, tasa de distorsión: > 0,001 %
Ø 35x65 mm, 65 g

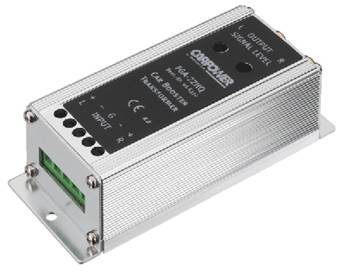

FGA-22HQ

FGA-22HQ



Transformador "high end" para conectar salidas de altavoz de una radio de coche a las entradas de línea de un amplificador.

Separación de masa interna
Nivel de salida regulable
Bornes de tornillo, tomas RCA hembra doradas
Potencia de entrada máxima 20 WRMS, impedancia de entrada / salida 45 Ω/≤ 2,8 kΩ
20-30.000 Hz, tasa de distorsión > 0,001%
42x29x96 mm, 110 g

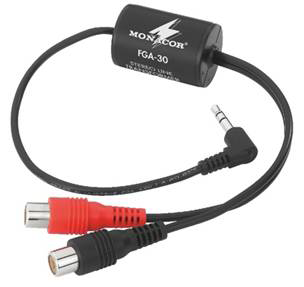

FGA-30



FGA-30

Transformador de línea estéreo, diseño pequeño, para prevenir interferencias de señal y zumbidos que pueden aparecer cuando se conectan lectores MP3 o similares a tarjetas de sonido de PC.

Aislamiento galvánico en entradas y salidas
Tomas RCA y jack 3,5 mm estéreo
Impedancia entrada / salida: 20 kΩ
Banda pasante: 20-30.000 Hz,
THD: <0,01 %
Transmisión: 1:1
Ø 24x38 mm, 32 g
FGA-35



FGA-35

Transformador de línea estéreo, Diseño pequeño, para prevenir interferencias y zumbidos que pueden aparecer cuando se conecta p.ej. un lector MP3 a una tarjeta de sonido de PC o a un portátil.

Aislamiento galvánico en entradas y salidas
Jacks 3,5 mm estéreo Impedancia de entrada/salida: 20 kΩ
Banda pasante: 20-30.000 Hz
Tasa de distorsión: <0,01 %
Transmisión 1:1
Ø 24x38 mm, 32 g
